Modelos de información y proyectos BIM con modelado paramétrico
RESA es la Residencia Universitaria en el Campus La Salle, de la Universidad Ramón Llull. Cuenta con estudios individuales y dobles, completamente amueblados y equipados con baño, cocina y climatización.
El objetivo fue realizar la gestión de toda la documentación del edificio, de las disciplinas de Arquitectura, Estructura y MEP. Se elaboró un BEP (Plan de Ejecución BIM en inglés) que coordinó el desarrollo del equipo, incluyendo también responsabilidades de cada modelador, y la documentación y base de datos a producir.
Ubicación: Sant Gervasi, Barcelona
Año 2020
CAMPUS RESA LA SALLE
Vista axonométrica
Planta sótano
Planta primera
Imagen fotorrealista
Planta baja
Planta tipo

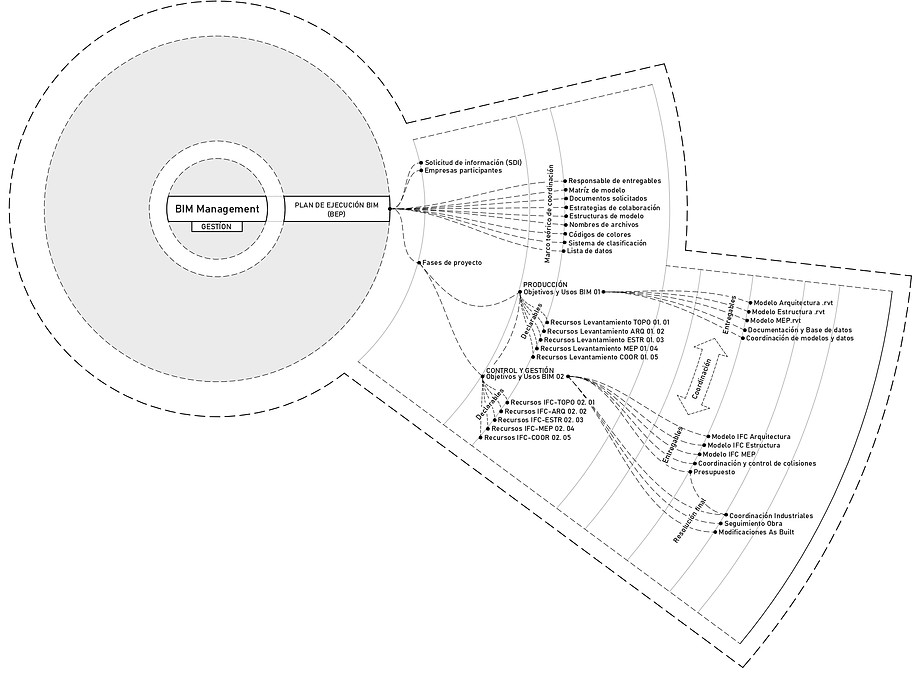

El primer desafío fue definir el plan de ejecución BIM, en base a la experiencia se logró un plan que inició con la solicitud de la información necesaria para el desarrollo de la documentación. Un marco teórico de coordinación de la documentación fue asignado para el equipo de producción. Por otro lado las fases de proyecto y el orden de producción definieron los objetivos y usos BIM. Los entregables se clasificaron en 2 etapas simultáneas, la primera incluyó las disciplinas de Arquitectura, Estructuras y MEP, la segunda incluía las verificaciones y estudios que podían modificar a la primera: gestión IFC, control de colisiones y estudios económicos.
Se definió además el desarrollo de la documentación a realizar, la forma de coordinación del equipo, los entregables, la información asociada de todos los elementos del proyecto, la codificación y la nomenclatura de todo el modelo.
El último paso previo a la producción, fue definir las responsabilidades de cada modelador y la forma de intercambio de información para realizar las verificaciones de coordinación.
TABURETES VICC
Servicio: producción biblioteca de mobiliario.
Año 2021
Uno de los grandes desafíos de las empresas de interiorismo con el auge de la implementación de la metodología BIM es la necesidad de tener a disposición en formato virtual el modelo de mobiliario que ofrecen en su catálogo.

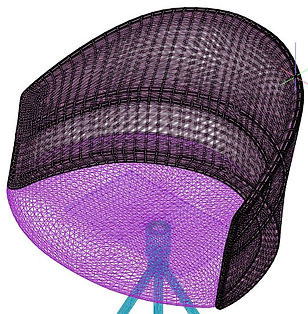

El desafío de este proyecto fue lograr taburetes con opciones de sillón y base, que se adaptan a la necesidad del usuario según el catálogo de las "Copa Bar Stool".
Pero el desafío más allá de la gestión de la información y los diferentes tipos de familias de taburete (logrado a través de familias anidadas y parámetros asociados), fue la exigencia de la morfología que el catálogo requería, que se interponía constantemente con el objetivo personal de cada modelo de familia que realizo: un tamaño no superior a los 450kb.
